TMP06C系列微型直流操作电源，适用于小型开闭所、小型用户变电站；适合分布于各电气设备内；具有安装灵活、占用空间小、接线简单、维护方便等优点。
1、宽范围输入AC100V-260V，高效率输出DC220V；
2、自冷散热，稳定可靠，适用性强；
3、MCU微型计算机核心控制管理，响应快、功能全；

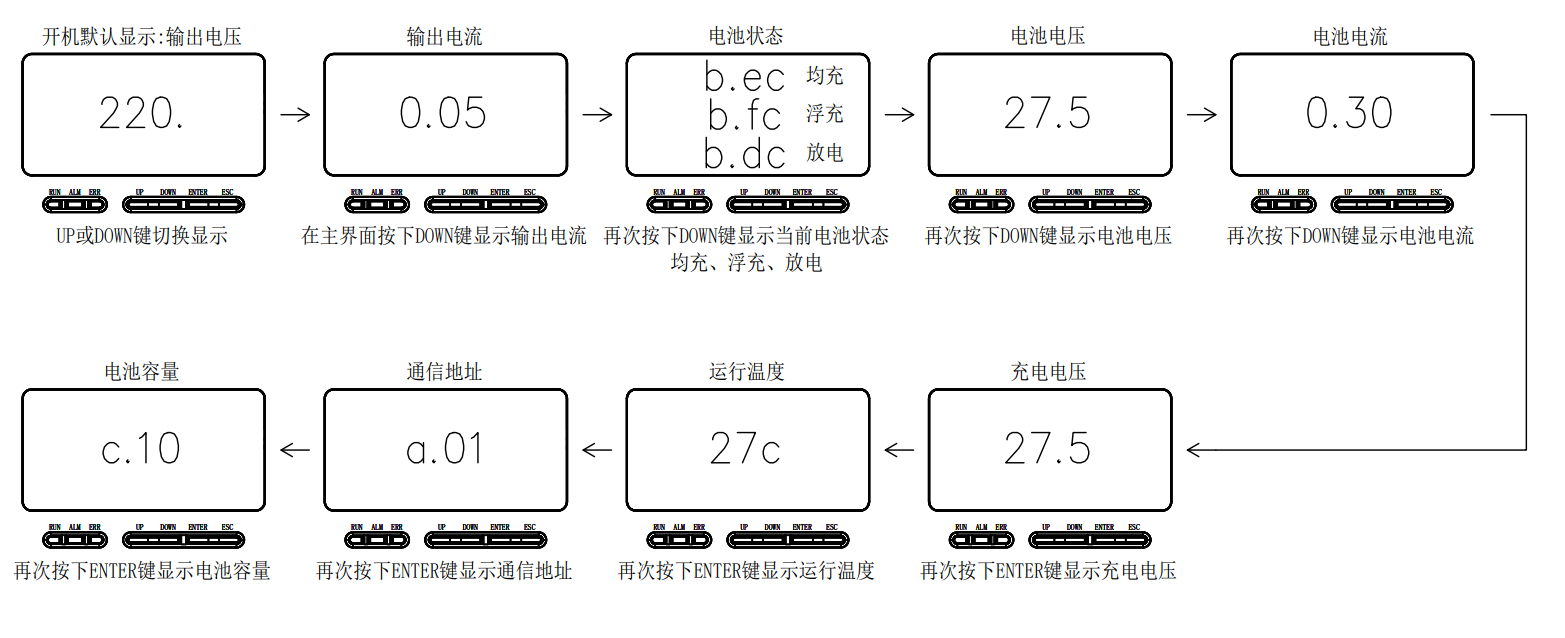

4、新增涓流充电模式，不惧电池深度亏电；
5、模块化设计，智能仪表式显示，四键操作方便快捷；
6、可设定电池容量，精准限流充电延长蓄电池使用寿命；

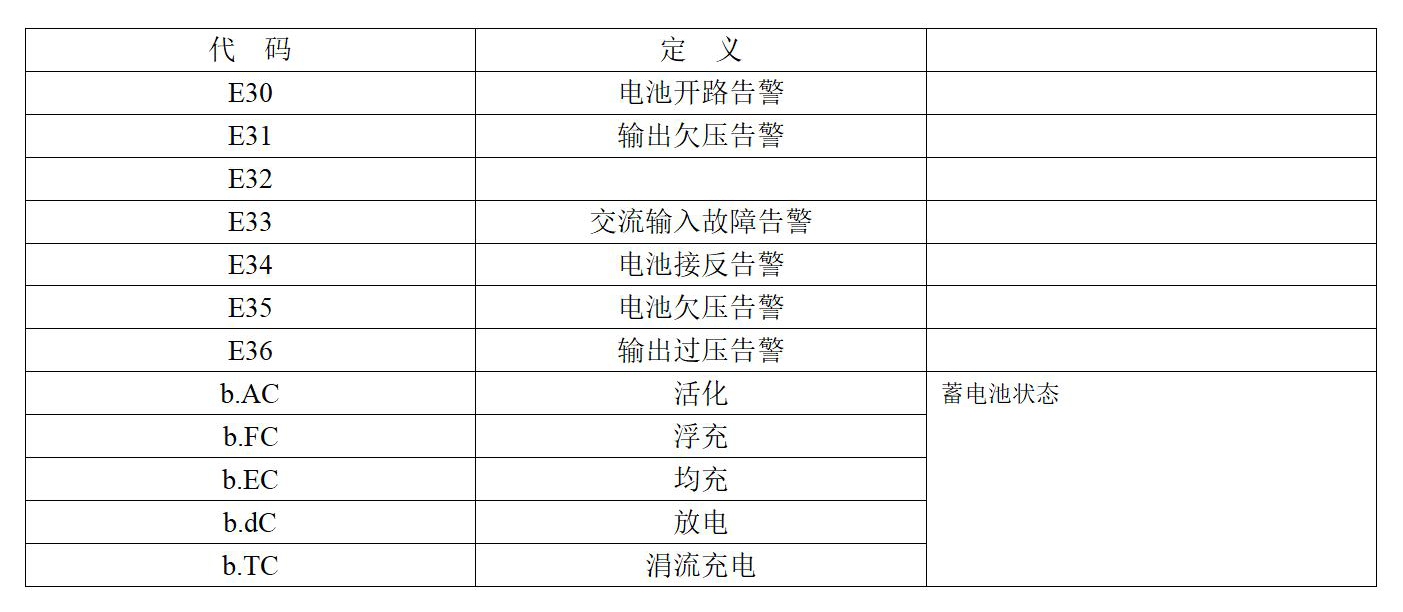

7、完善的蓄电池保护和告警功能：电池接反保护、电池过放保护、电池欠压强启、电池活化管理、电池接错保护、过温告警与保护、输出过压保护、输出短路保护、充电接口短路保护；
交流输入电压：100～264VAC
频率：50Hz±10％
波形：正弦波，波形畸变＜5%
功率要求：单台不小于300VA
运行功率：200W，120s；
可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～24小时。
短时运行功率：600W，8s；500W，30s；400W，60s；
可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。
功率消耗：装置本身消耗的功率不大于8W。
装置外接2节12V蓄电池，根据电池容量全自动智能均、浮充及活化管理。
当交流停电后给设备提供持续稳定的直流电源，具体备用时间由蓄电池容量和负载大小决定。
当蓄电池放电至欠压时装置发出报警信号，并为保护蓄电池自动停止直流输出，电池欠压保护后在紧急情况下可使用“强启”功能，让设备短时间正常运行。
当交流供电正常时，装置自动恢复直流供电并在24小时之内可将蓄电池重新充满。
通信速率：9600bps
规约采用MODBUS通信规约。

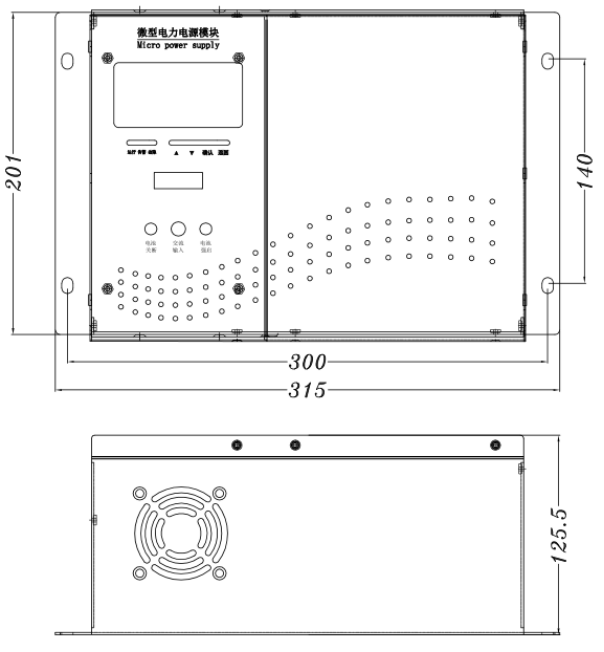

首先将TMP06C微型直流操作电源安装于机柜内；在接线过程中建议配置交流输入和电池输入开关，便于检测维护。
根据端口定义连接交流输入、电池输入和输出，确认外部接线正确；
注意：电池连接线径必须≥4平方毫米，必须保证电池的正极、负极没有接反；
电池与主机之间的线长≤1.5米。
如果现场交流供电正常，合上交流输入开关、电池输入开关，装置立刻进入工作状态，此时装置开始对电池进行充电，同时提供直流输出。
如果现场暂时无交流电源，合上电池输入开关，长按“电池试验”3秒，可通过蓄电池给设备提供电源
特别说明：在交流供电正常，未接入蓄电池的情况下，请勿进行分合闸操作！
